【型 號】0632 3520
【品 牌】德國德圖TESTO
【主要指標】訂貨號 0632 3520，經典款testo 350煙氣分析儀的升級版本
【技術指標】
-
中國版計算公式，實測工況mg/m3，全面反映實際工況下污染物濃度
-
新型抗干擾SO2傳感器，可準確測量在高達10000ppm一氧化碳濃度下的SO2
-
儀器可配置出廠一氧化碳的交叉干擾報告，滿足國家標準
-
更開放的系統模式，火災報警煙氣分析儀，可以直接對接Lims系統；可與強勁預處理器testo 3007以及可調溫式加熱探針配合使用
作為經典款testo 350煙氣分析儀的升級版本，testo 350藍色新版擁有多項關鍵性功能升級，可滿足新版環保法規HJ 57-2017《固定污染源廢氣 二氧化硫的測定 定電位電解法》的要求，交叉干擾的問題不再。儀器的分析箱內可同時安裝6 個煙氣傳感器，其中O2為標配， 另 5 個傳感器可從CO、NO、 NO2、 SO2、 H2S、 CxHy以及CO2中自由選擇。儀器能夠滿足各種煙氣分析及精確排放的檢測需求，可適應不同的工況。尤其在針對高濕低硫以及高CO 的工況下，testo 350煙氣分析儀藍色新版本表現突出！
產品描述
testo 350煙氣分析儀藍色新版本適用于煙氣氣體分析以及專業的工業排放測量。儀器堅固耐用，輕巧便攜，適用于各種工況。中國版的公式計算得的燃燒參數，適用于中國的工況，并可以更簡易的判斷燃燒器的運行情況。
新在何處？
testo 350煙氣分析儀藍色新版本擁有如下六項關鍵性升級：
| 新型抗干擾SO2傳感器 | testo 350 煙氣分析儀藍色新版本配備了全新的抗干擾 SO2 傳感器，性能更高。該傳感器采用了全新的硬件，其電解質不與 CO 發生任何反應，杜絕了傳統 SO2 傳感器的交叉干擾問題。重點是：該傳感器的抗干擾是全量程的！ |
| 可調溫式加熱探針 | 標準 HJ57-2017 中明確規定采樣管加熱及保溫溫度可設、可調。德圖的新款 “ 全程可調溫式加熱探針 ” 滿足該項法規！此外，探針采用鈦合金材質，輕便，易于攜帶！ |
| 中國版計算公式 | 除了特有的中文版界面（中文簡體、中文繁體）之外，德國約克煙氣分析儀，testo 350 煙氣分析儀藍色新版本還將全部裝配新版的中國版固件，中國版 K 值，mg/m3 等中國特有的計算公式都將置入其中。 |
| CO交叉干擾試驗報告 | 針對新標準HJ57-2017中 CO 干擾實驗的要求，德圖中國已專門設立了一氧化碳干擾實驗室，德圖 煙氣分析儀精度，籌備工作緊鑼密鼓。作為生產廠家，約克煙氣分析儀，德圖可快速響應用戶的實驗委托，并出具專業的測試報告。用戶在訂購 testo 350 藍色新版本時可直接訂購該項服務！ |
| 強勁外置預處理采樣系統 | 關于氣體除水及預處理要求，德圖為您提供完善的梯度方案；除內置的帕爾貼外，手持煙氣分析儀，德圖的新款外置冷卻器及最新的外置氣體預處理采樣系統 testo 3007 現已面世，接受訂購！與普通的預處理器不同的是，testo 3007是一款功能全面的預處理系統。 |
| 系統更加開放和兼容 | testo 350 煙氣分析儀藍色新版本將擁有更加開放的固件系統, 在系統集成方面，尤其在與實驗室信息管理系統 (LIMS) ，以及其他客戶平臺的兼容性方面，將有大幅提升。 |
儀器組成

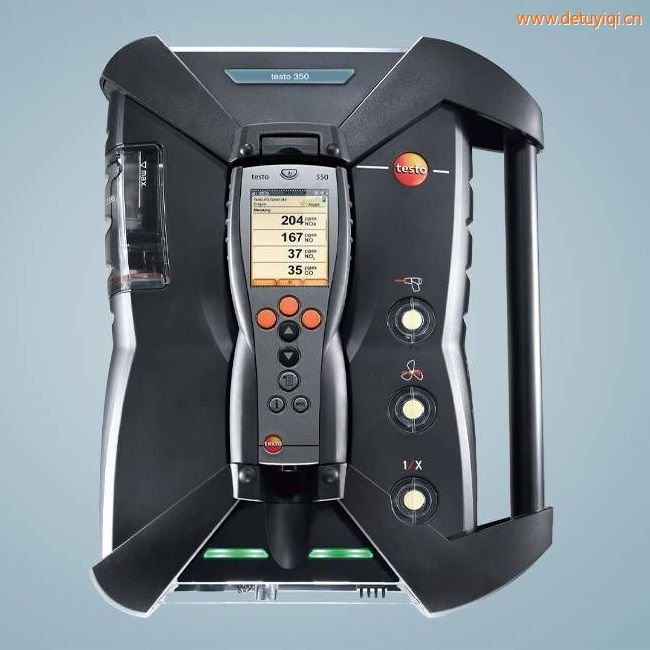

testo 350煙氣分析儀藍色新版本由兩個部件組成
- testo 350手操器 (獨立產品)：用于執行、操作并控制整部儀器，并顯示測量值。彩色顯示屏，內置預設菜單，菜單導航很簡單。
- testo 350分析箱：配有維護倉和傳感器倉，維護倉用于儀器的保養和維護，傳感器倉則方便用戶自行更換傳感器，即插即用。
| 內置預處理器和實時監測的冷凝槽 | 將煙氣預處理器裝在與傳感器最近的位置，使煙氣干燥后直接進入到傳感器進行測量。冷凝后的冷凝水經過泵抽取到冷凝槽中，實時監測；需要清空時，在線紅外煙氣分析儀，儀器會自動提示，氣泵也會停止，保護傳感器不受損傷。 |
| 指示燈明顯，過濾芯易于更換，接口牢固 | 指示燈安裝在面板上，儀器狀態易于辨識；過濾芯在最外端，易于更換維護；標準工業接口，堅固耐用。 |
| 自動量程拓展 | 自動量程拓展功能（稀釋），使儀器在（未知）高濃度氣體下也能進行測量，單槽稀釋和全槽稀釋適用于不同工況。 |
| 氣體傳感器易于更換以及歸零 | testo 350 可同時監測不同氣體，用戶在現場可直接更換傳感器，無需標氣標定，可即刻投入使用。氣體傳感器歸零時，采樣探針可以留在煙道中，歸零時間僅30s。 |
| 自動歸零的壓力傳感器 | 可確保在無人值守的情況下，流速和流量長時間測量，且可在煙氣測量的同時進行流速和流量的測量。 |
| 外部冷卻回路 | 將儀器的電氣部分以及傳感器與環境空氣分隔開，儀器內部通過熱交換得到冷卻，避免了與外部環境空氣中煙塵以及有害氣體接觸。 |
用testo 350進行工業煙氣排放檢測
煙氣分析儀專為工業現場的煙氣排放分析而設計。在“應用”菜單欄中，您能找到以下內置標準測量模塊以及自定義測量模塊：
- 燃燒器
- 發動機λ＞1
- 發動機λ≤1
- 渦輪機
- 自定義
技術數據
| NTC | |
| 測量范圍 | -20 ~ +50 °C |
| 測量精度 | ±0.2 °C (-10 ~ +50 °C) |
| 分辨率 | 0.1 °C (-20 ~ +50 °C) |
| 環境溫度探頭 | |
| Type K (NiCr-Ni) | |
| 測量范圍 | -200 ~ +1370 °C |
| 測量精度 | ±0.4 °C (-100 ~ +200 °C) |
| ±1 °C (-200 ~ -100.1 °C) | |
| ±1 °C (200.1 ~ +1370 °C) | |
| 分辨率 | 0.1 °C (-200 ~ +1370 °C) |
| Type S (Pt10Rh-Pt) | |
| 測量范圍 | 0 ~ +1760 °C |
| 測量精度 | ±1 °C (0 ~ +1760 °C) |
| 分辨率 | 0.1 °C (0 ~ +1760 °C) |
| 差壓 | |
| 測量范圍 | -40 ~ +40 hPa |
| -200 ~ +200 hPa | |
| 測量精度 | ±1.5 %測量值 (-40 ~ -3 hPa) |
| ±1.5 %測量值 (+3 ~ +40 hPa) | |
| ±0.03 hPa (-2.99 ~ +2.99 hPa) | |
| ±1.5 %測量值 (-200 ~ -50 hPa) | |
| ±1.5 %測量值 (+50 ~ +200 hPa) | |
| ±0.5 hPa (-49.9 ~ +49.9 hPa) | |
| 分辨率 | 0.01 hPa (-40 ~ +40 hPa) |
| 0.1 hPa (-200 ~ +200 hPa) | |
| 絕壓 | |
| 測量范圍 | 600 ~ +1150 hPa |
| 測量精度 | ±10 hPa |
| 分辨率 | 1 hPa |
| 安裝了紅外傳感器后選配 | |
| O₂測量 | |
| 測量范圍 | 0 ~ +25 Vol.% |
| 測量精度 | ±0.8%滿量程 (0 ~ +25 Vol.%) |
| 分辨率 | 0.01 Vol.% (0 ~ +25 Vol.%) |
| 相應時間 | 20 s (t95) |
| CO (H₂補償) | |
| 測量范圍 | 0 ~ +10000 ppm |
| 測量精度 | ±10 ppm (0 ~ +199 ppm) |
| ±5 %測量值 (其余量程) | |
| 分辨率 | 1 ppm (0 ~ +10000 ppm) |
| 相應時間 | 40 s |
| H₂ 顯示僅作為指示 | |
| CO low (H₂補償) | |
| 測量范圍 | 0 ~ 500 ppm |
| 測量精度 | ±5 %測量值 (+40 ~ +500 ppm) |
| ±2 ppm (0 ~ +39.9 ppm) | |
| 分辨率 | 0.1 ppm (0 ~ +500 ppm) |
| 相應時間 | 40 s |
| H₂ 顯示僅作為指示 | |
| NO測量 | |
| 測量范圍 | 0 ~ +4000 ppm |
| 測量精度 | ±5 ppm (0 ~ +99 ppm) |
| ±5 %測量值 (其余量程) | |
| 分辨率 | 1 ppm (0 ~ +4000 ppm) |
| 相應時間 | 30 s |
| NO low 測量 | |
| 測量范圍 | 0 ~ +300 ppm |
| 測量精度 | ±5 %測量值 (+40 ~ +300 ppm) |
| ±2 ppm (0 ~ +39.9 ppm) | |
| 分辨率 | 0.1 ppm (0 ~ +300 ppm) |
| 相應時間 | 30 s |
| NO₂測量 | |
| 測量范圍 | 0 ~ +500 ppm |
| 測量精度 | ±5 %測量值 (+100 ~ +500 ppm) |
| ±5 ppm (0 ~ +99.9 ppm) | |
| 分辨率 | 0.1 ppm (0 ~ +500 ppm) |
| 相應時間 | 40 s |
| SO₂測量（抗CO 干擾10000ppm） | |
| 測量范圍 | 0 ~ +5000 ppm |
| 測量精度 | ±5 ppm (0 ~ +99 ppm) |
| ±5 %測量值 (其余量程) | |
| 分辨率 | 1 ppm (0 ~ +5000 ppm) |
| 相應時間 | 30 s |
| SO₂low 測量（抗CO 干擾10000ppm） | |
| 測量范圍 | 0 ~ +200 ppm |
| 測量精度 | ±2 %測量值 (0 ~ +39.9 ppm) |
| ±5 %測量值 (其余量程) | |
| 分辨率 | 0.1 ppm (0 ~ +200 ppm) |
| 相應時間 | 30 s |
| 有效性測定 | |
| 測量范圍 | 0 ~ +120 % |
| 分辨率 | 0.1 % (0 ~ +120 %) |
| 煙氣損失 | |
| 測量范圍 | 0 ~ +99.9 % |
| 分辨率 | 0.1 % (0 ~ +99.9 %) |
| 煙氣露點計算 | |
| 測量范圍 | 0 ~ +99.9 °Ctd |
| 分辨率 | 0.1 °Ctd (0 ~ +99.9 °Ctd) |
| CO₂測量(通過O₂計算) | |
| 測量范圍 | 0 ~ CO₂ max |
| 測量精度 | 由O₂計算 ±0.2 Vol.% |
| 分辨率 | 0.01 Vol.% |
| H₂S測量 | |
| 測量范圍 | 0 ~ +300 ppm |
| 測量精度 | ±5 %測量值 (+40 ~ +300 ppm) |
| ±2 ppm (0 ~ +39.9 ppm) | |
| 分辨率 | 0.1 ppm (0 ~ +300 ppm) |
| 相應時間 | 35 s |
| CO₂測量(紅外) | |
| 測量范圍 | 0 ~ +50 Vol.% |
| 測量精度 | ±0.3 Vol.% + 1 %測量值 (0 ~ 25 Vol.%) |
| ±0.5 Vol.% + 1.5 %測量值 (25 ~ 50 Vol.%) | |
| 分辨率 | 0.01 Vol.% (0 ~ 25 Vol.%) |
| 0.1 Vol.% (> 25 Vol.%) | |
| 相應時間 | 10 s |
| 風速 | |
| 測量范圍 | 0 ~ +40 m/s |
| 分辨率 | 0.1 m/s (0 ~ +40 m/s) |
| 甲烷 | |
| 測量范圍 | 100 ~ 40000 ppm |
| 測量精度 | < 400 ppm (100 ~ 4000 ppm) |
| < 10 %測量值 (> 4000 ppm) | |
| 分辨率 | 10 ppm |
| 煙氣中最低氧量 | 2 % + (2 x mv 甲烷) |
| 相應時間 | < 40 s |
| 回應系數 | 1 |
|
爆炸下限 HC傳感器出廠設置為甲烷，用戶可自行調整為其他氣體（丙烷或丁烷） |
|
| 丙烷 | |
| 測量范圍 | 100 ~ 21000 ppm |
| 測量精度 | < 400 ppm (100 ~ 4000 ppm) |
| < 10 %測量值 (> 4000 ppm) | |
| 分辨率 | 10 ppm |
| 煙氣中最低氧量 | 2 % + (5 x mv 丙烷) |
| 相應時間 | < 40 s |
| 回應系數 | 1.5 |
|
爆炸下限 HC傳感器出廠設置為甲烷，冶煉煙氣分析儀，用戶可自行調整為其他氣體（丙烷或丁烷） |
|
| 丁烷 | |
| 測量范圍 | 100 ~ 18000 ppm |
| 測量精度 | < 400 ppm (100 ~ 4000 ppm) |
| < 10 %測量值 (> 4000 ppm) | |
| 分辨率 | 10 ppm |
| 煙氣中最低氧量 | 2 % + (6.5 x mv 丁烷) |
| 相應時間 | < 40 s |
| 回應系數 | 2 |
|
爆炸下限 HC傳感器出廠設置為甲烷，用戶可自行調整為其他氣體（丙烷或丁烷） |
|
| 技術參數 | |
| 直徑 | 330 x 128 x 438 mm |
| 操作溫度 | -5 ~ +45 °C |
| 外殼 | ABS |
| 防護等級 | IP40 |
| 電池類型 | 鋰電池 |
| 電池壽命 | 5小時 |
| 電源 | 交流電100V - 240V (50 - 60 Hz) |
| 直流電壓輸入 | 11V - 40V |
| 露點計算 | 0 °Ctd; 99 °Ctd |
| 最大粉塵負載 | 20 g/m3 煙塵量 |
| 最大煙氣負壓 | -300 mbar |
| 最大煙氣正壓 | 50 mbar |
| 觸發信號輸入 | 電壓 5 - 12 V (上升或下降) 脈沖頻率 > 1 s 負載：5 V/max, 5 mA, 12 V/max. 40 mA |
| 最大濕度負載 | 分析儀煙氣入口處露點溫度+70 ℃ |
| 軟管長度 | 最長16.2 m (通過5根延長軟管連接) |
| 泵流量 | 1 升/分鐘，帶流量監測 |
| 最大內存 | 250,000個讀數 |
| 存放溫度 | -20 ~ +50 °C |
| 重量 | 4800 g |
